לפני כשנה תוכנת Fusion 360 הוצמדה לחבילת Product Design Suite. תוכנת Fusion 360 מאפשרת למתכנן המכאני לבצע תכנון ועיצוב מוצר עם כלים חדשים בטכנולוגיית T Spline.

חידוש נוסף בתוכנת Fusion 360 זאת היכולת לבצע אנליזת מעבר חום במודל שלנו. אפשר לפתוח בFusion 360 מגוון פורמטים של תיב"ם כולל SW ,Inventor, Step ואחרים.

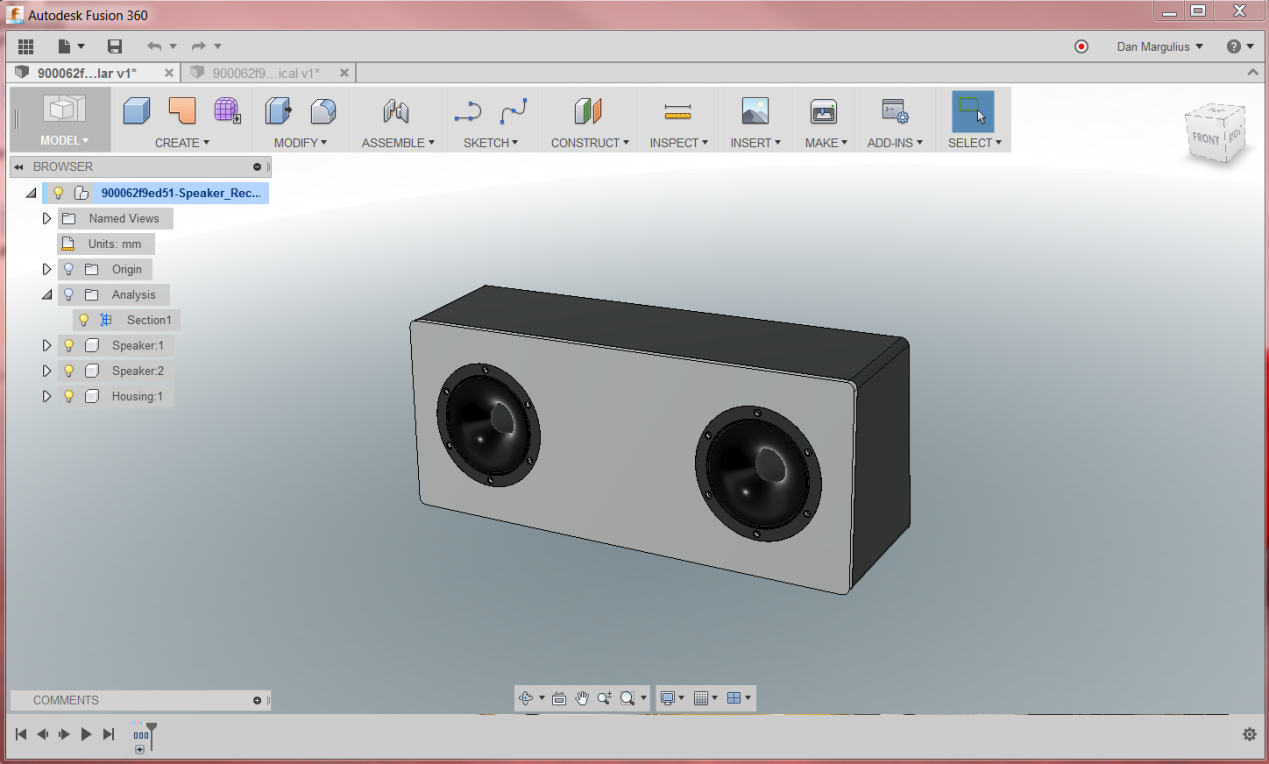

כאן אנו רואים רמקול נייד ועליו נרצה לבצע אנליזת חום. שני הרמקולים פולטים חום ואנחנו רוצים לבדוק מה הטמפרטורה על המארז מסביב לרמקולים.

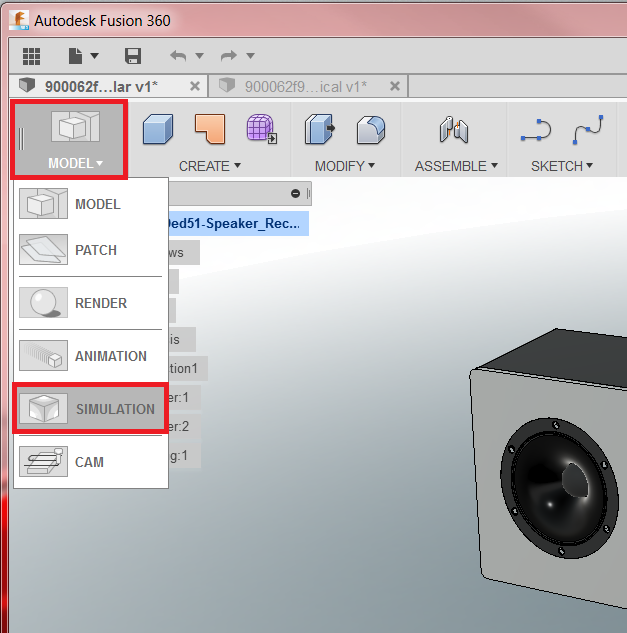

מסביבת המודל אנחנו עוברים לסביבת Simulation

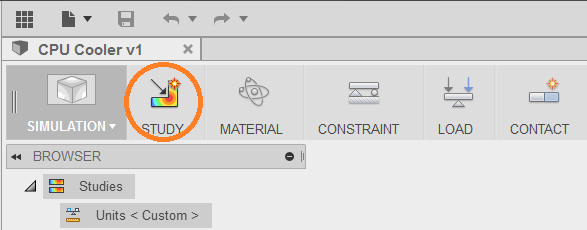

לאחר מעבר לסביבת האנליזה, נתבקש ליצור תרחיש אנליזה רצוי. יש כמה אפשרויות במערכת, אנליזה סטטית, מעבר חום, תדרים עצמיים ומאמצים טרמיים.

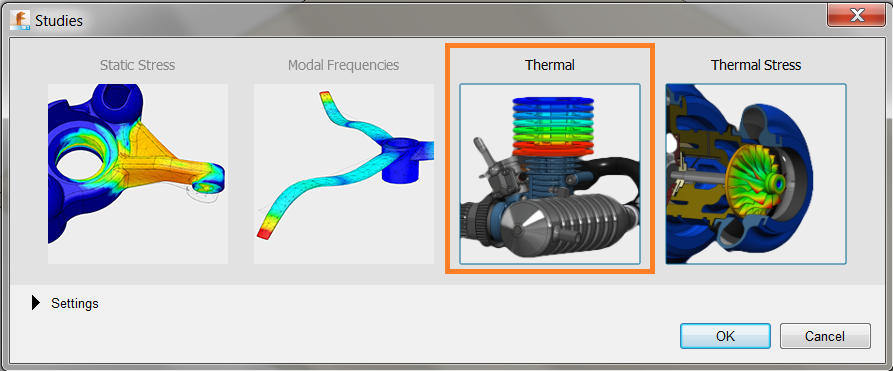

לצורך דוגמא זו נלחץ על Thermal.

בדומה לאנליזות חוזק בתוכנת Autodesk Inventor אנחנו מגדירים תנאי גבול רצויים ישירות על המודל שלנו, הממשק מנחה לעבור למשאל לימין על מנת לא לפספס שום הגדרה שיכולה לעצור את ביצוע הבדיקה.

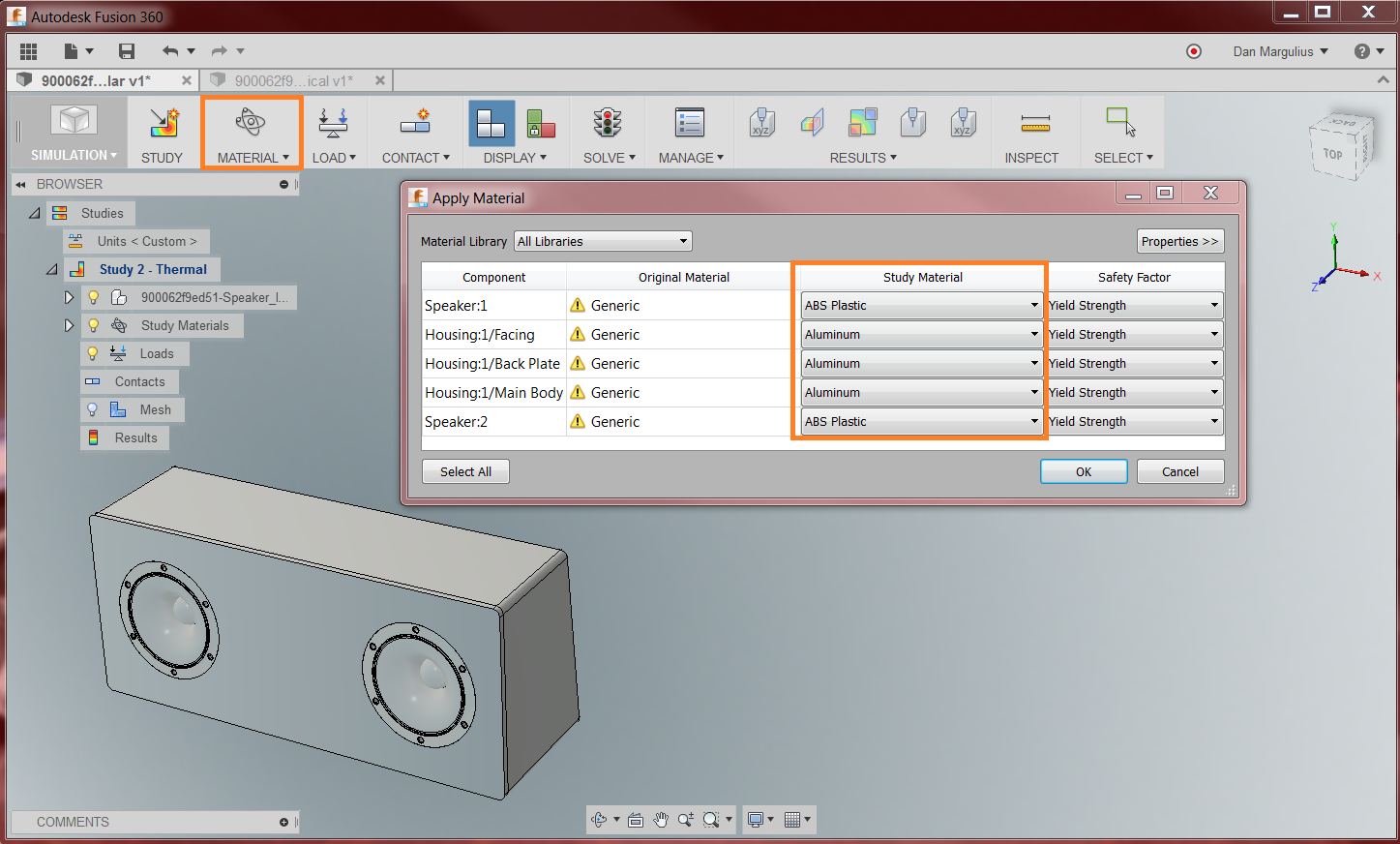

ככלל מתחילים עם הגדרת חומרים

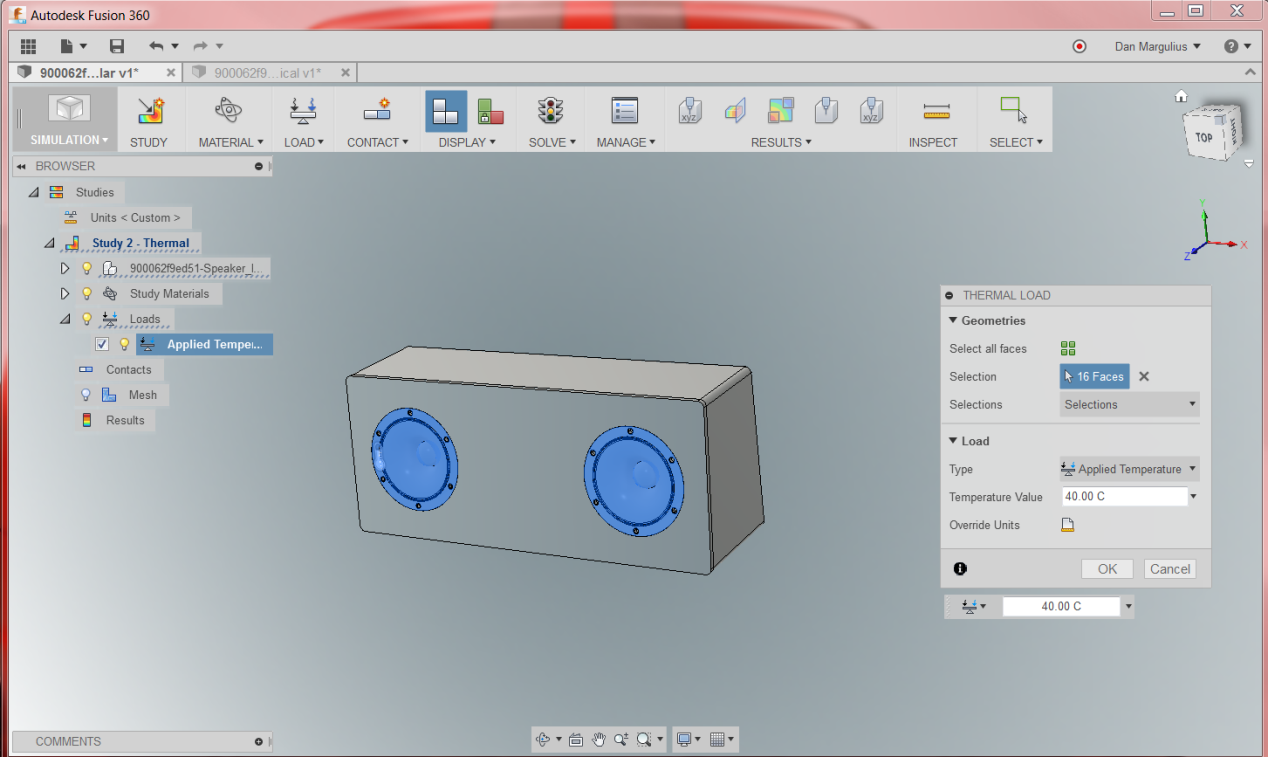

לאחר הגדרת החומרים נעבור להגדרות תנאי גבול טרמיים. כאן בדוגמא הנחנו שרירותית טמפרטורה מסוימת על המשטח של הרמקול עם הקדחים. תנאי גבול זה נוצר כדי שנוכל להבחין בקלות איך רואים מה הוגדר במודל.

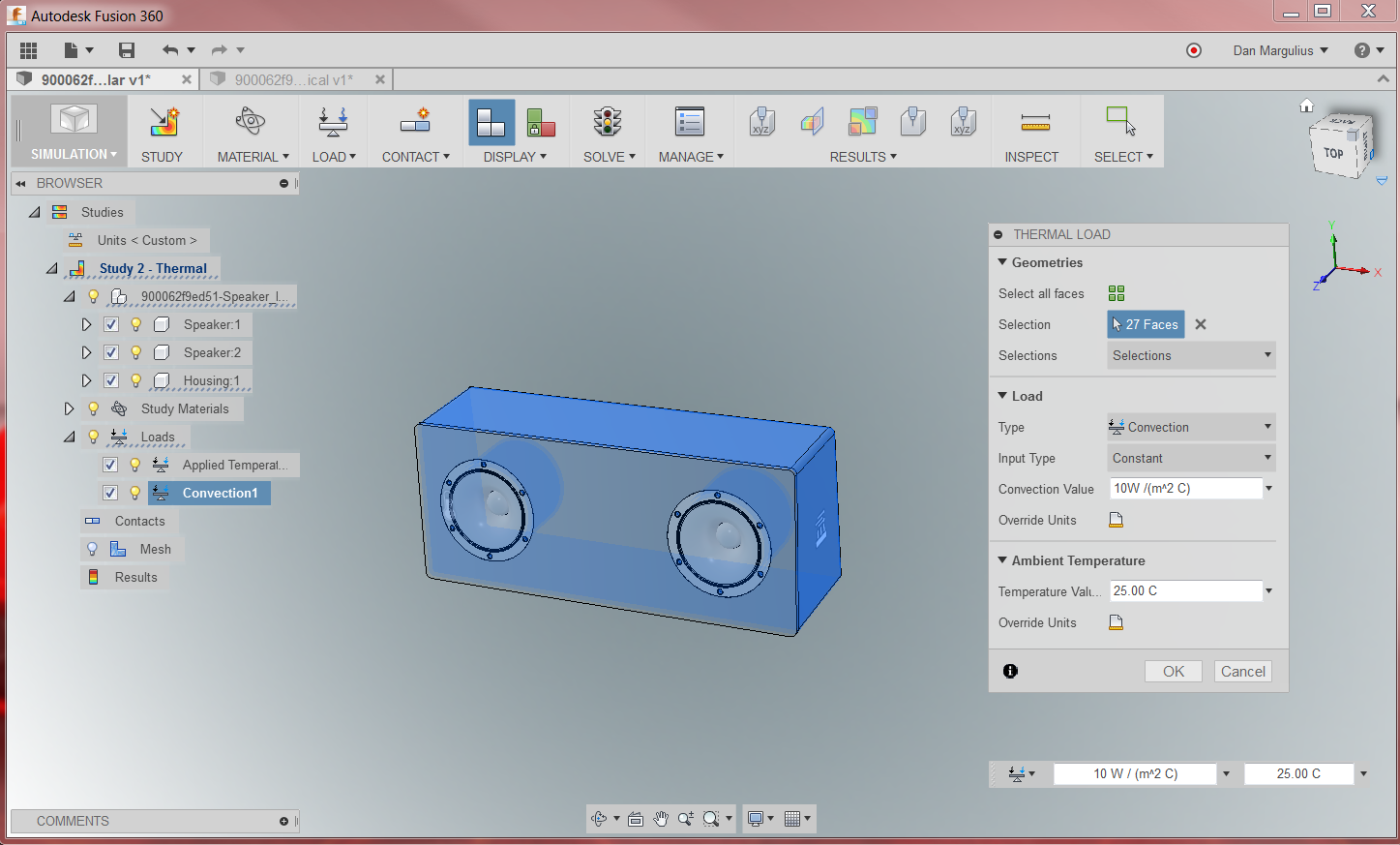

תנאי הגבול השני הוא מקדם הסעה, לרוב נלקח מהספרות או ידוע מראש. טמפרטורת הסביבה היא 25 מעלות צלזיוס.

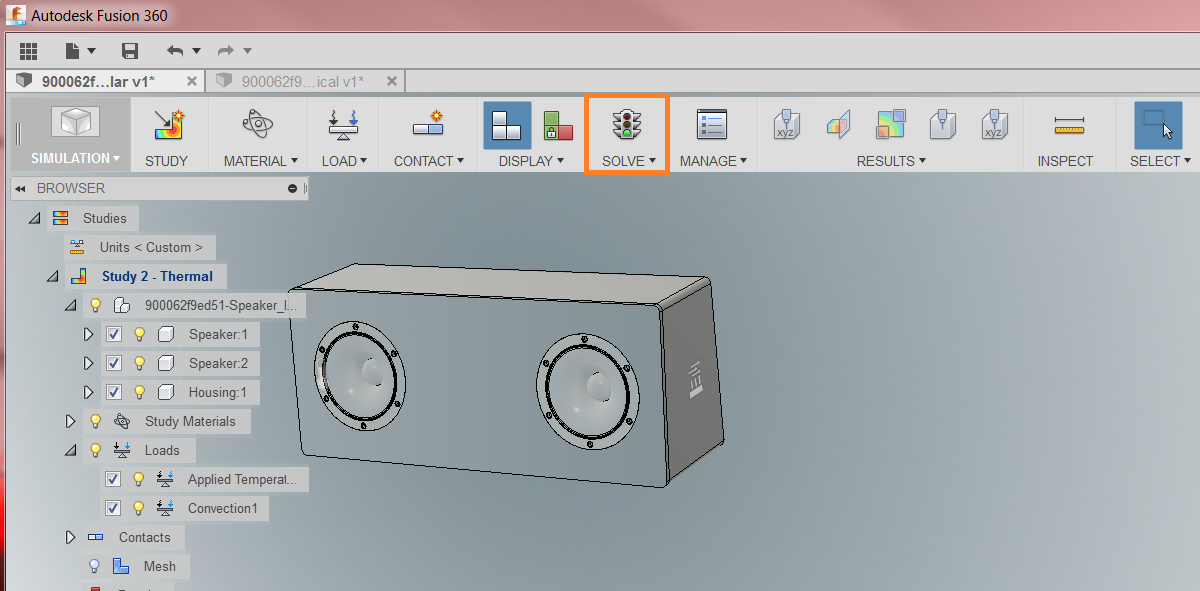

לאחר הגדרת חומרים ותנאי גבול רצויים נוכל לפתור את האנליזה באמצעות לחיצה על Solve

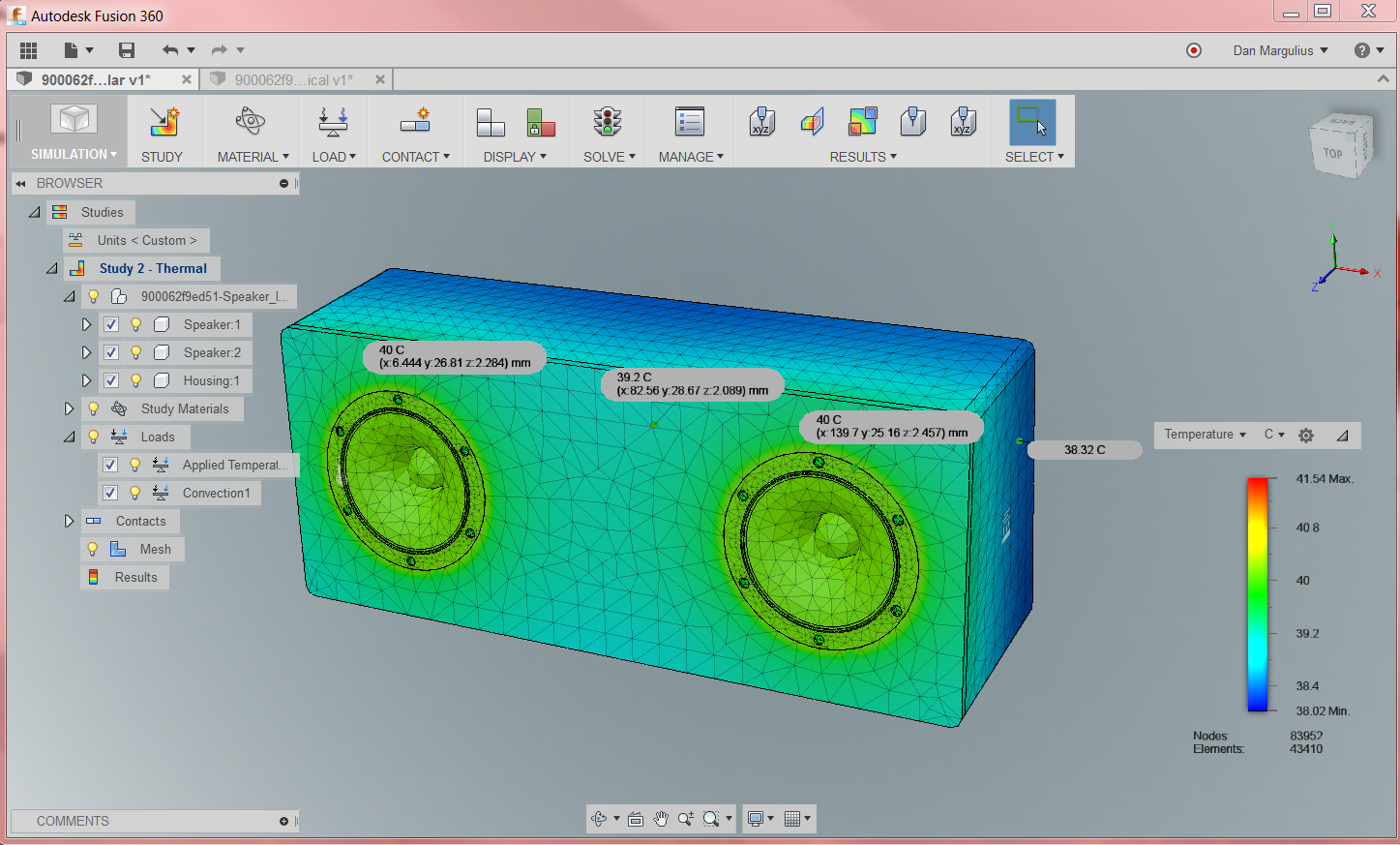

לאחר ההרצה, נוכל לבחון את התוצאות
