דן מרגוליוס  מנהל טכנולוגית תחום מכאניקה וחשמל

בטיפ היום נדבר על פקודת Grill.

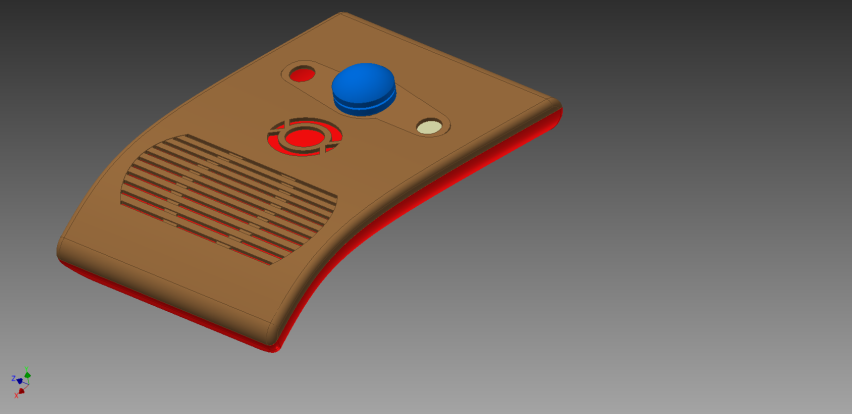

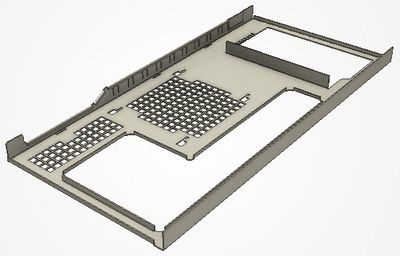

בין אם אנחנו מתכננים מוצרי צריכה או זיווד אלקטרוני, יש דבר אחד משותף לכלל רכיבים אלה. לכולם יש בפנים רכיב אלקטרוני כלשהו וכולם צריכים פתח אוורור כדי לקרר את אותו הכרטיס. לפעמים משולב בתכנון מאוורר או צלעות קירור.

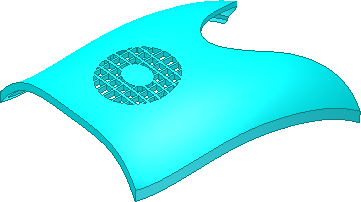

זמן וחישובים רבים מושקעים בזמן התכנון על איך אותו פתח אוורור ייראה. הפתח יכול להיות אובלי או מלבני עם קדחים עגולים או משושים.
צורת הפתח בעצם מכתיבה את כמות האוויר הנכנסת או יוצאת לאותו רכיב אלקטרוני בתוך המארז. Inventor, באמצעות הפקודה Grill נותן לנו אפשרות לחשב את השטח שדרכו עובר האוויר. שינויים קלים בגאומטריה יכולים להשפיע על הספיקה של האוויר.

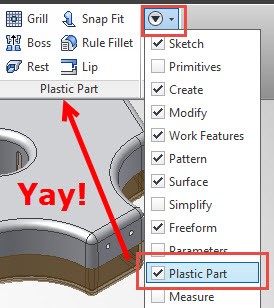

קודם, נגרום לפקודה להופיע, היא מוסתרת בממשק הribbon כדי לפנות מקום לפקודות הנפוצות

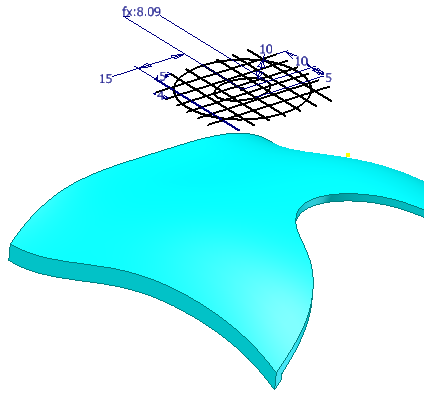

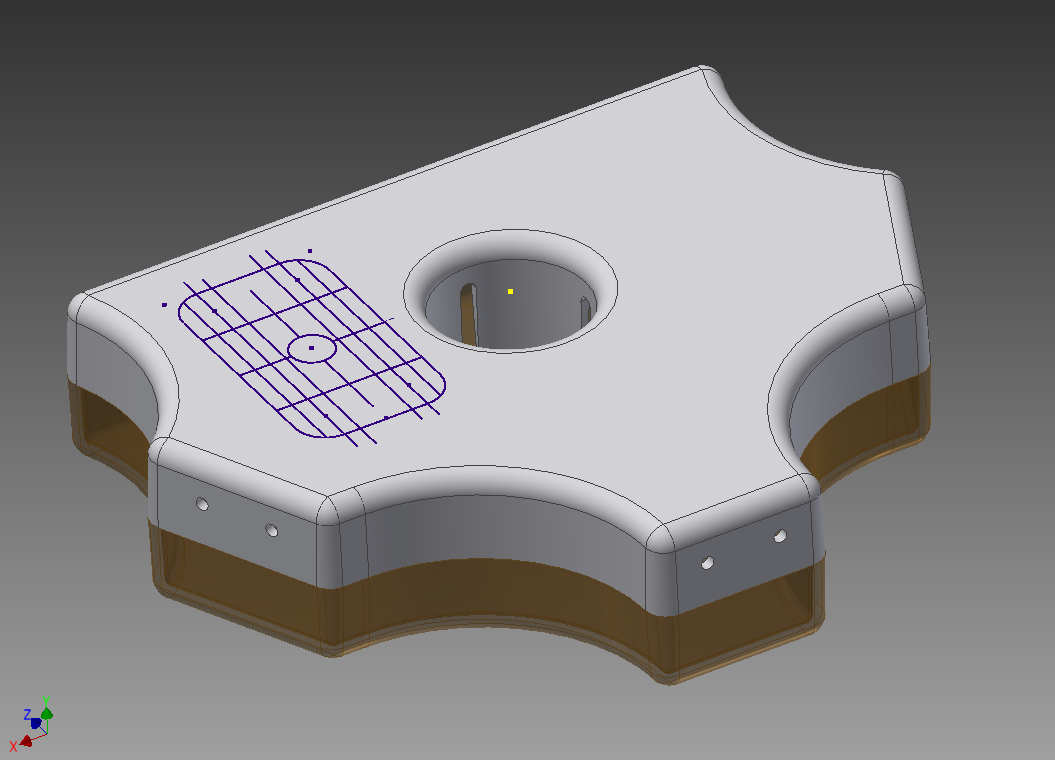

כדי להפעיל את הפקודה אנחנו צריכים סקיצה דו מימדית בגובה מסוים מעל המשטח איפה שהפתח יימצא או ישירות על הגוף, כמו בדוגמא כאן:

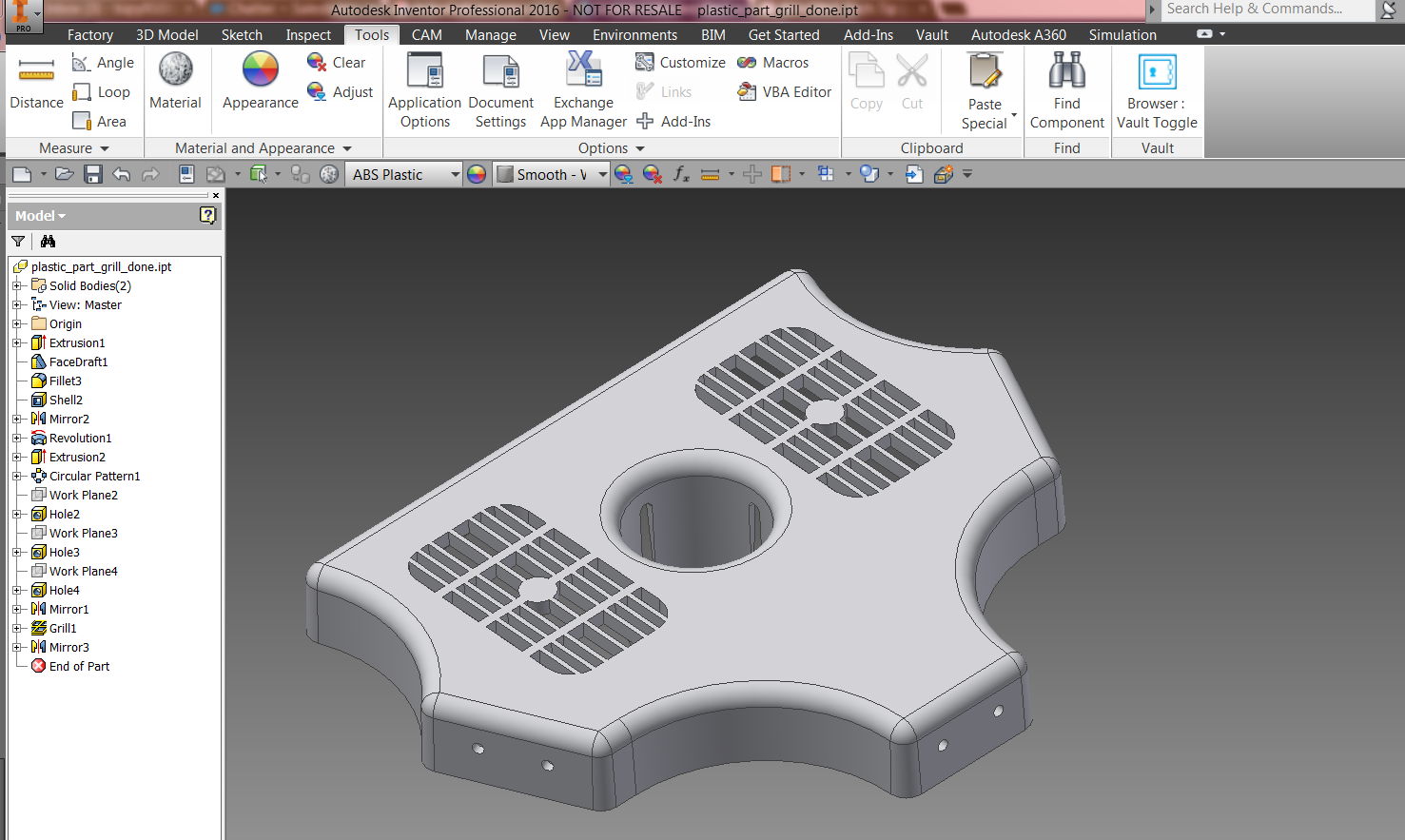

היום לא נסביר איך בונים סקיצות, שימוש בפקודה זו מניח רמת ידע טובה בבניית סקיצות דו מימדיות. מהרגע שיש לנו סקיצה נפעיל את הפקודה ונספק את המידות הרצויות. יש לנו כמה לשוניות שקובעות את הגבול החיצוני (BOUNDARY) והעובי שלו, את האי (ISLAND) וכמובן צלעות חיזוק (RIB), שהם קווי הסקיצה שחותכים את הגבול החיצוני.

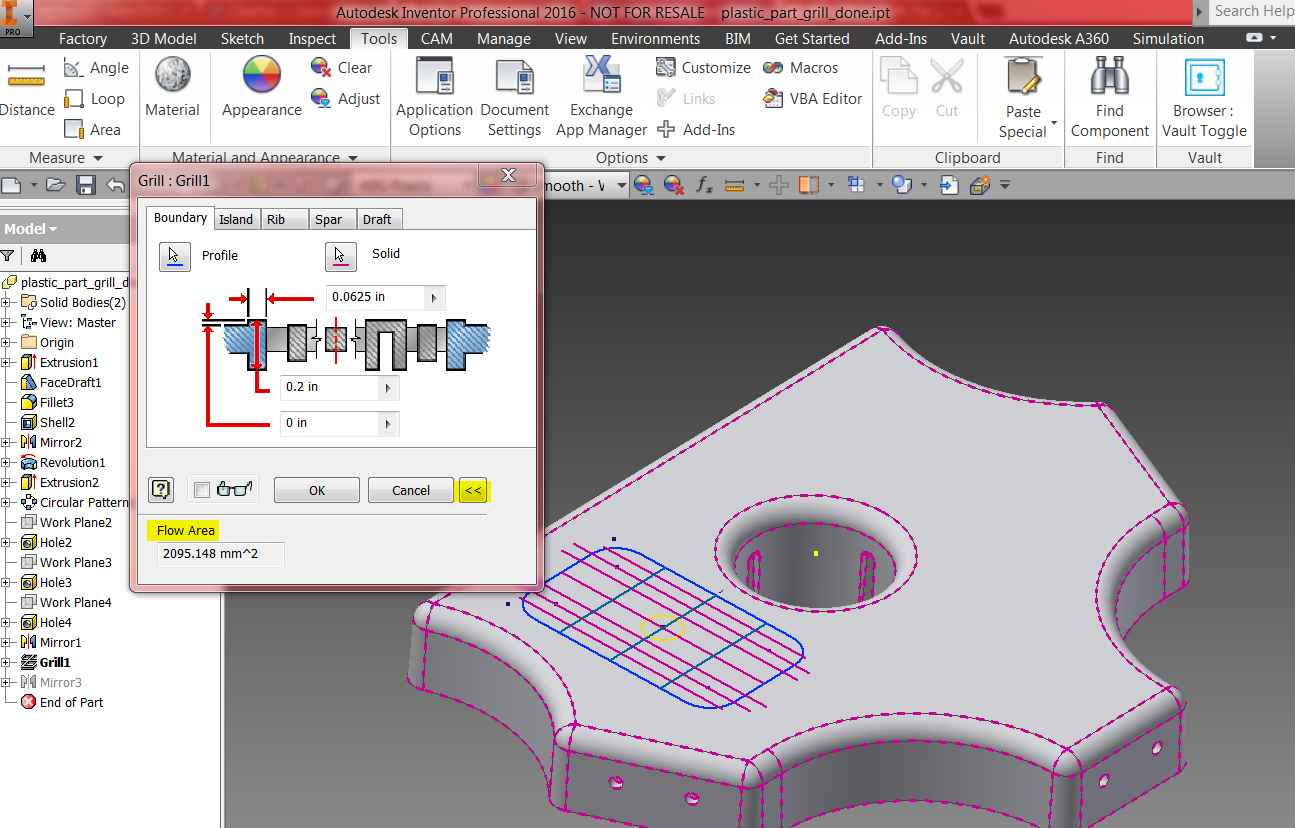

אם נרחיב את החלון של הפקודה נגלה פרמטר נוסף של שטח הזרימה, Flow Area. זהו הפרמטר שמעניין אותנו, פרמטר אותו נוכל לבדוק בתוכנות אנליזה כגון Autodesk CFD.
